2023年10月26日帶你分享電動閘閥的工作原理是什么
[ 2023-10-26 ]

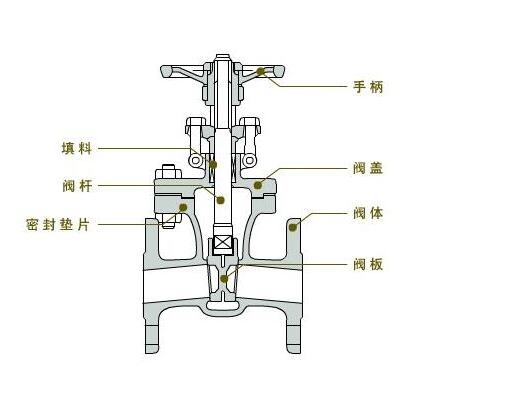

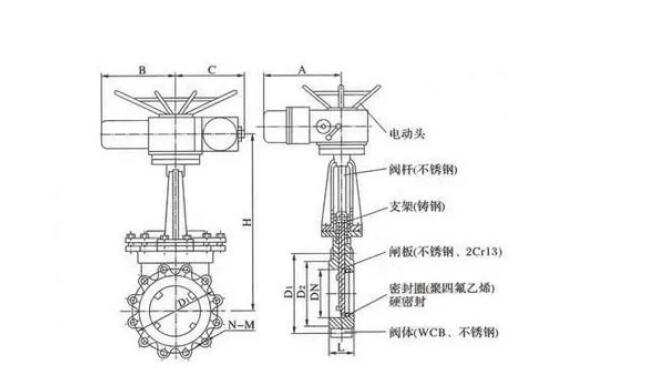

電動閘閥的工作原理是什么？電動閘閥顧名思義就是用電動執行器來控制閘閥,主要分為上部分和下部分,上部分為電動執行器,下部分為閘閥。將執行器和閘閥連接起來,由電動執行器控制閘閥啟閉而工作,達到管道介質通斷。電動閘閥工作原理: 電動閘閥是由電能作為動力來接通電動執行機構驅動閥門,連接閥桿帶動閥板做升降或啟閉運動,實現閥門對管道介質的開關進行控制使... 閘閥的工作原理及特點 閘閥是使用廣泛的截止閥門之一。在管路中一般應當水平安裝（即全開或全閉），不可用作節流介質的流動方向。電動閘閥是一種利用電能作為動力源的閥門。
①電動閘閥炸采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。
②它的閥瓣采用雙閘板中間帶萬向頂結構，能夠自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，它的密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
④它的閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長等優點。
⑤電動裝置執行器配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
⑥手動閘閥由手動機構或撞擊時手輪開啟。減小閥門操作力。
⑦閘閥可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
⑧初次安裝和調試時，必須手動把閘閥開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。
電動閘閥工作性質：

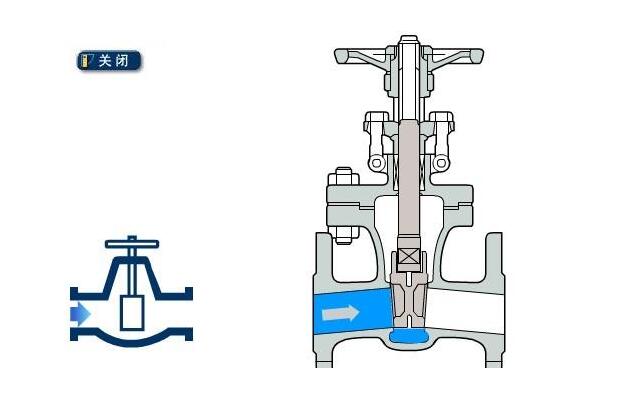

它的驅動一般是用電機，比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方電動閥反之。電動閘閥的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。 氣動閘閥：借助壓縮空氣驅動的閥門。閘閥是一種最常見的啟閉閥，利用閘板（即啟閉件，在閘板中啟閉件稱為閘板或閘門，閘座稱為閘板座）來接通（全開）或截?cái)啵ㄈP(guān)）管路中的介質。它不允許作為截流用，使用中應避免將閘板微量開啟，因高速流動的介質的沖蝕會加速密封面的損壞。閘板在垂直于閘門座通道中心線的片面作為升降運動，象閘門一樣截?cái)喙苈分械慕橘|(zhì)，故稱做閘閥。
電動閘閥的主要零部件材質
|
零件名稱
|
材質名稱
|
||||
|
閥體
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
閥蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
閘板
|
ZG1Cr18NI9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
|
閥桿
|
1Cr18Ni9Ti
|
ooCr18Ni10
|
1Cr18Ni12Mo2Ti
|
ooCr17Ni14Mo2
|
1Cr13
|
|
填料
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
石墨Graphite
|
|
墊片
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304
Graphite+304
|
|
壓蓋
|
ZG1Cr181Ni10
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
填料壓環
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Mi12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
螺栓
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
電動炸使用安裝注意事項
它可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要“職責”是“斷流”，以及以最小的阻力：“續流”。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
