手動球閥Q61Y-320 DN50主要技術參數及產品結構圖

[ 2024-09-29 ]

更多相關產品點擊：球閥

‌手動球閥Q61Y-320 DN50的主要技術參數包括閥體材質可選A105, F22, F91, F92等，壓力等級為ANSI 150 – ANSI 4500，連接方式為對焊連接或法蘭連接，啟動方式包括氣動、電動和手動。‌它的設計制造符合火力發電用閥門標準E101、ANSI B16.34、DL/T531，結構長度遵循ANSI B16.10、E101，壓力溫度等級和檢查與試驗符合API598、E101，泄漏等級為MSS-SP-61。這些閥門適用于主蒸汽管道疏水系統、汽機本體疏水系統、抽汽管道、給水泵出口等，以及燃油切斷、鍋爐給水系統、凝結水系統等應用場景。

手動球閥Q61Y-320的閥體材質選擇提供了靈活性，可以根據具體的應用環境和要求選擇合適的材質。壓力等級的范圍廣泛，適應不同的工作壓力需求。連接方式的多樣性（對焊連接和法蘭連接）進一步增加了這些閥門的應用范圍和便利性。啟動方式的多樣性（氣動、電動、手動）則滿足了不同操作環境的需要，確保了操作的便捷性和安全性。

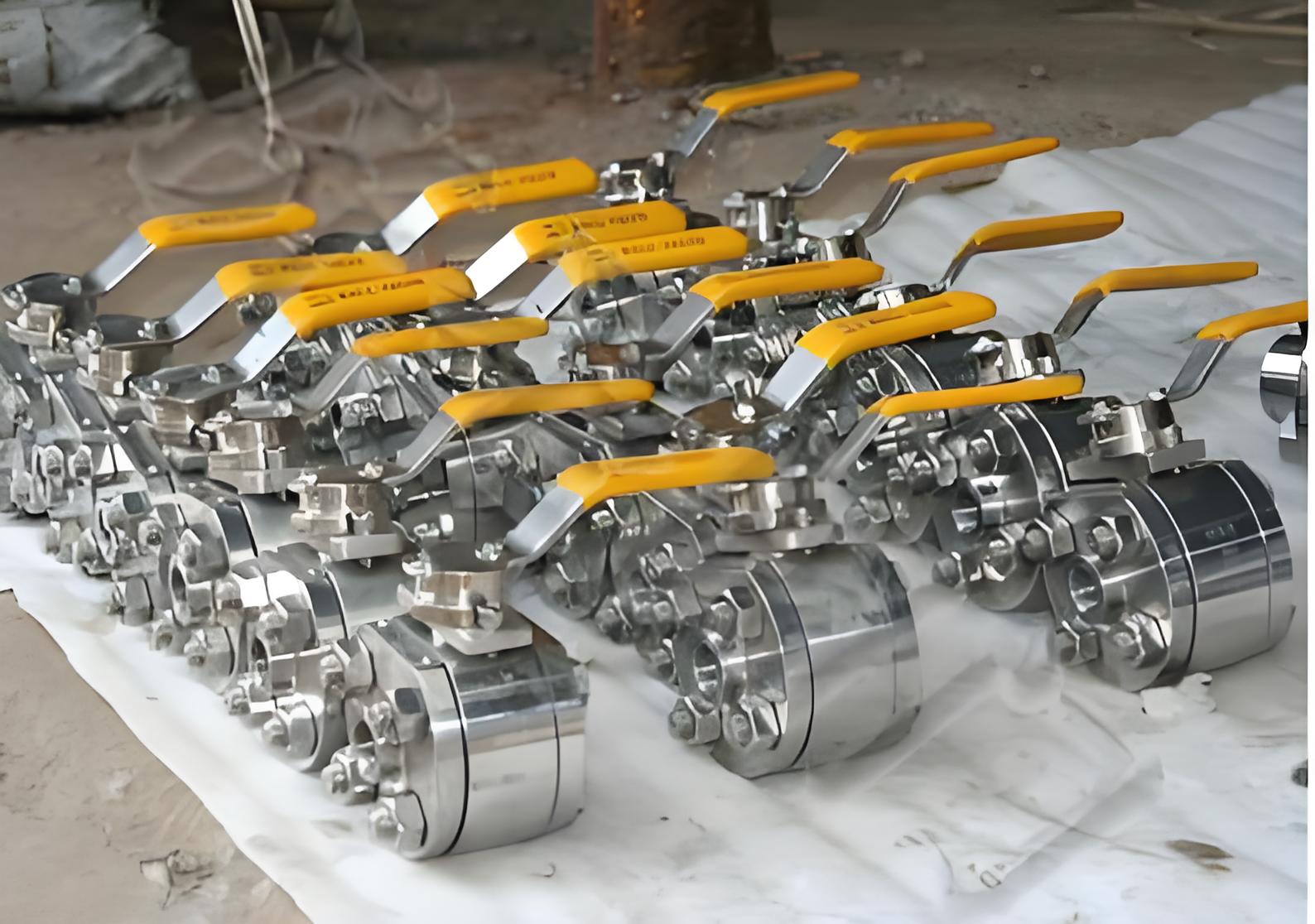

手動球閥

此外，這些閥門還經過了嚴格的設計和制造標準，包括ISO.17292-2004設計標準、ASME.B16.11連接尺寸標準以及MSS-SP-61檢驗標準，保證了閥門的質量和性能?？偟膩碚f，手動球閥Q61Y-320 DN50以其廣泛的應用范圍、多樣的材質選擇、壓力等級和連接方式，以及嚴格的設計和制造標準，成為了工業領域中不可或缺的疏水隔離裝置‌。

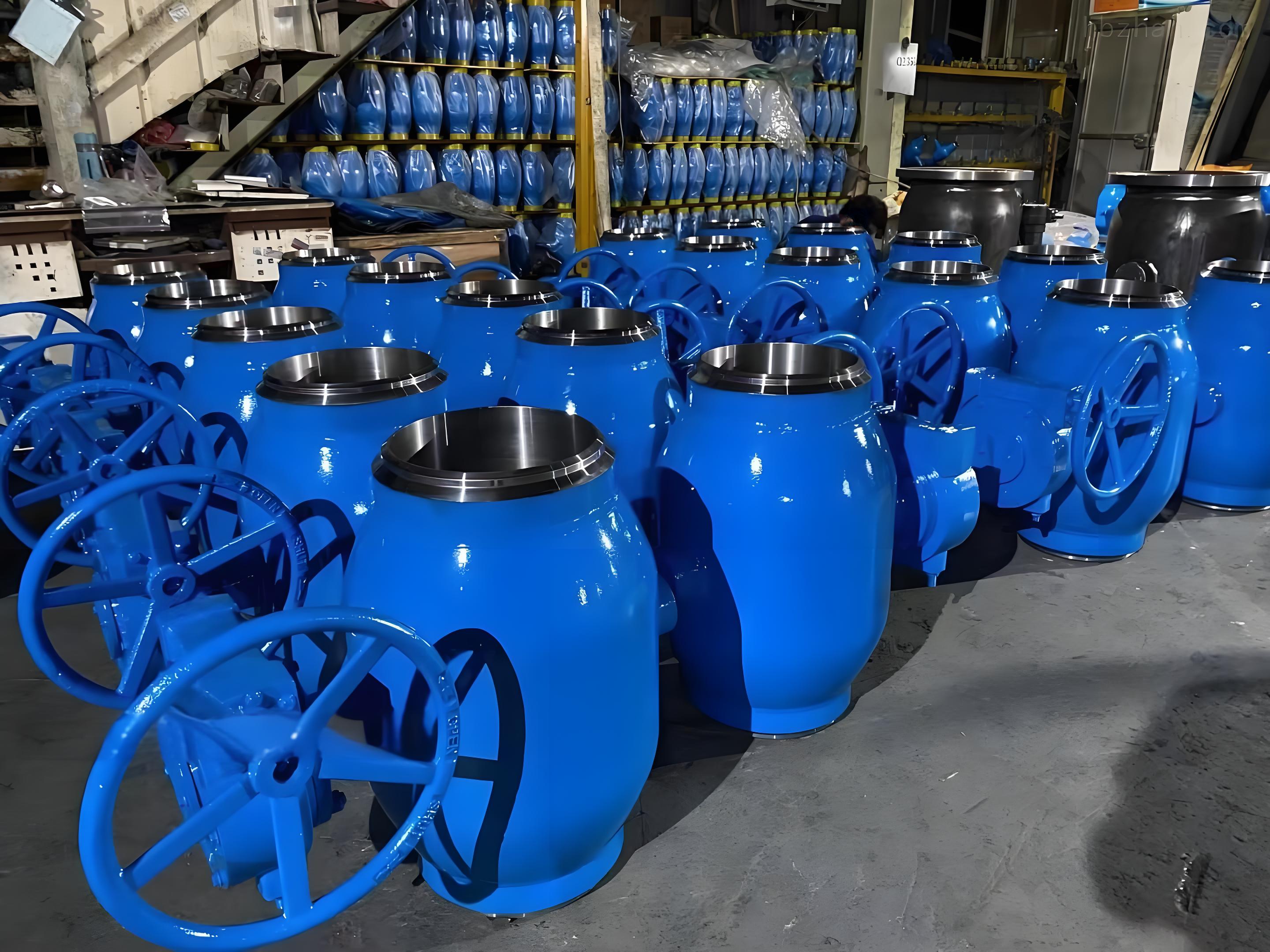

球閥廠家

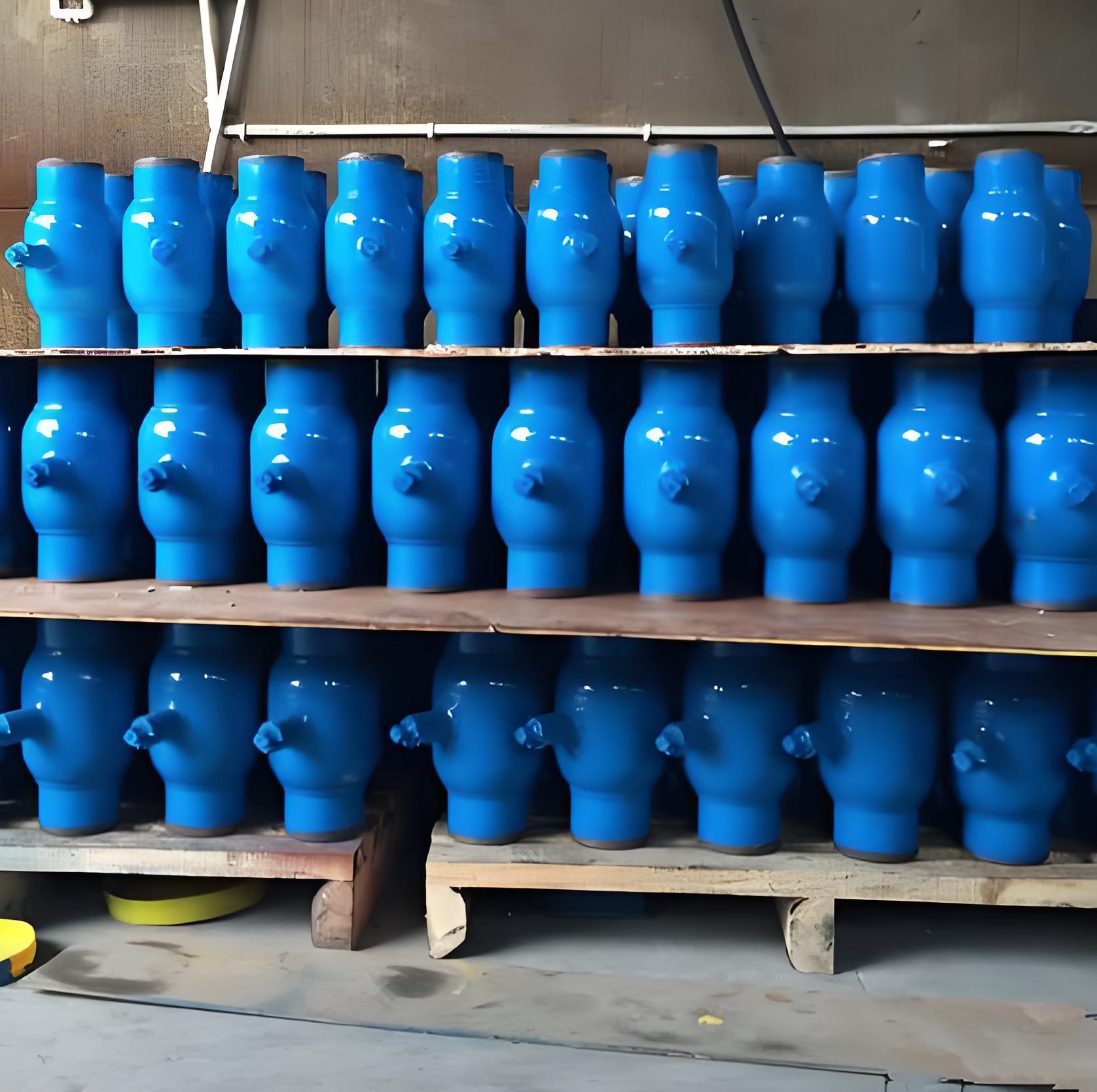

球閥廠家

Q61Y-320P對焊高壓球閥主要零件材料

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q61Y-16/320C Q661N-160/320C	A105、45	1Cr18/1Cr18Ni9Ti	鑄鐵WCB	聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE 對位聚本PPL	聚四氟乙烯PTFE對位聚笨PPL
硝酸類	Q61Y-16/320P Q661N-160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸類	Q61Y-16/320R Q661N-160/320R	316/1Cr18Ni12Mo2TI	316/Cr18Ni12Mo2Ti

Q61Y-320P對焊高壓球閥主要連接尺寸

型號	公稱通徑	尺寸mm
型號	公稱通徑	L	L1	D	D1	H	L0
Q61F N-160 Q661F N-160	10	150	60	90	18	68	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	985	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	220	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

Q61Y-320P對焊高壓球閥主要連接尺寸

型號	公稱通徑	尺寸mm						氣動裝置
型號	公稱通徑	L	L1	D	D1	H	L0	氣動裝置
Q61Y-160 Q61Y-320	10	150	60	90	18	211	255	QD60
	15	170	70	100	23	293	348	QD100
	20	191	81	110	29	297	348	QD100
	25	205	95	115	36	303	348	QD100
	32	230	110	150	43	456	520	QD150
	40	260	120	170	49	463	520	QD150
	50	330	140	200	61		520	QD150
	65	360	150	225	80	180	500	-
	80	380	160	270	105	200	600	-
	100	430	188	320	118	245	800	-

關于手動球閥Q61Y-320的產品結構圖，該球閥可能包含的主要結構和組成部分：

1‌、閥體‌：Q61Y-320球閥的閥體是球閥的主體部分，它可能采用鍛鋼材質，并設計為高壓鍛鋼球閥。閥體可能采用三體結構，這種設計便于拆裝和現場維修、更換‌。 ‌
2、閥桿‌：閥桿是連接執行器（如手動操作桿）和球體的重要部分，它允許球體在閥體內旋轉以實現閥門的開啟和關閉。在Q61Y-320球閥中，閥桿可能采用下裝式設計，這種設計有助于防止閥桿脫落，并節省安裝空間‌。
‌3、球體‌：球體是球閥的關鍵部件，它通過旋轉來控制流體的通斷。在Q61Y-320球閥中，球體可能由不銹鋼或其他耐腐蝕材料制成，以確保其長期穩定運行。 ‌
4、密封圈‌：密封圈位于球體與閥體之間，用于確保閥門在關閉狀態下的密封性能。在Q61Y-320球閥中，密封圈可能采用鑲嵌式閥座設計，并在閥座背后設置O型圈，以確保介質不外漏‌。
‌
其他部件‌：除了上述主要部件外，Q61Y-320球閥還可能包括法蘭、雙頭螺栓、O形圈等輔助部件，這些部件共同協作以確保閥門的正常運行。至于具體的結構圖，我我公司能夠提供詳細的產品結構圖和相關的技術資料。
