產品展示Products show

硬密封蝶閥閥門首頁 > 產品展示 > 蝶閥 > 硬密封蝶閥 >

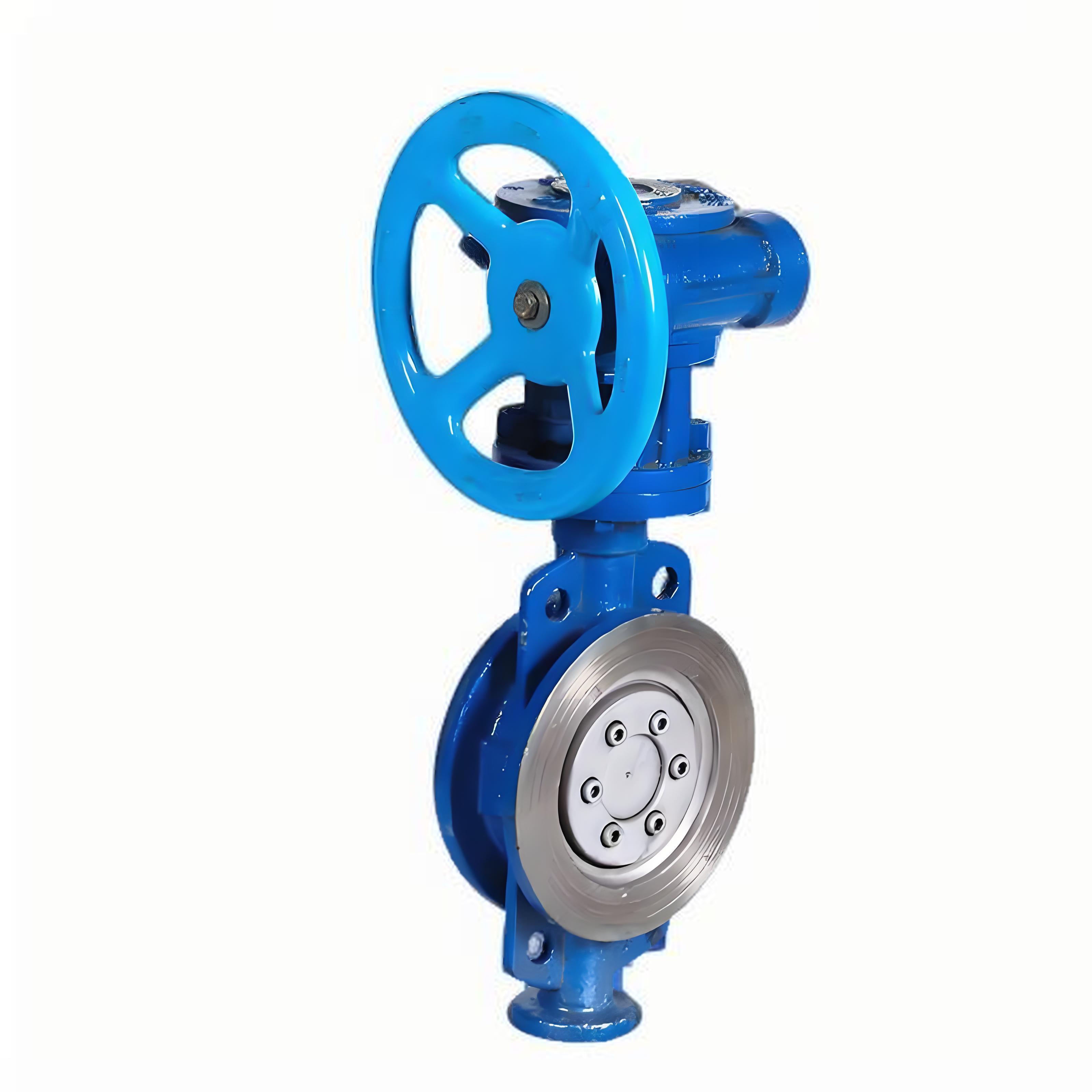

產品名稱：上海湖泉蝶閥D373H- 16C DN100 PN16生產廠家[ 2024-09-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、上海湖泉蝶閥D373H- 16C DN100 PN16生產廠家介紹

上海湖泉閥門蝶閥D373H-16C是一種常用的閥門類型，具有特定的型號含義。‌ ‌D‌代表閥門類型，即蝶閥。 ‌3‌代表驅動裝置，即蝸輪。 ‌7‌代表連接方式，即對夾式。 ‌3‌代表結構形式，即三偏心（斜板式）。 ‌H‌代表閥座材質，即不銹鋼。 ‌16‌代表公稱壓力，即1.6MPa。 ‌C‌代表閥體材料，即碳素鋼。這種閥門通常用于需要承受一定壓力和溫度的工業管道系統中，其三偏心的設計提供了良好的密封性能，而蝸輪驅動則提供了方便的操作性。閥體材料為碳素鋼，具有良好的機械性能和耐腐蝕性。不銹鋼的閥座材質則保證了閥門的耐腐蝕性和使用壽命。這種閥門常用于需要頻繁開啟和關閉的場合，以及需要精確控制流量的應用中‌。

二、上海湖泉蝶閥D373H- 16C DN100 PN16生產廠家

蝶閥D373H-16C‌的特點主要體現在其獨特的密封結構和優異的性能上。這種蝶閥采用了三偏心密封結構，確保閥座與蝶板幾乎無磨損，實現了越觀越緊的密封功能。密封圈由不銹鋼制成，結合了金屬硬密封和彈性密封的雙重優點，保證了在低溫和高溫條件下都能保持良好的密封性能，同時具有耐腐蝕性和長使用壽命。碟板密封面采用堆焊鈷基硬質合金，增強了密封面的耐磨性，進一步延長了使用壽命。大規格蝶板采用絎架結構，不僅提高了強度，還增大了過流面積，減小了流阻。此外，該閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可以在任何方向安裝。驅動裝置支持多工位（旋轉90°或180°）安裝，方便用戶使用。這些特點使得D373H-16C蝶閥在冶金、電力、石油化工、給排水和市政建設等領域得到廣泛應用‌。

三、上海湖泉蝶閥D373H- 16C DN100 PN16技術參數

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

四、上海湖泉蝶閥D373H- 16C DN100 PN16零部件材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

公稱通徑		結構長度	外形尺寸										連接長度
公稱通徑		結構長度	H	D373H D373Y			D673H			D973H			0.6MPa		1.0MPa
mm	Inch	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	2?	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
300	12	83	283	800	380	420	1035	450	200	1070	300	315	395	12-22	400	12-22
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	560	16-22
400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39
