偏心蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 偏心蝶閥 >

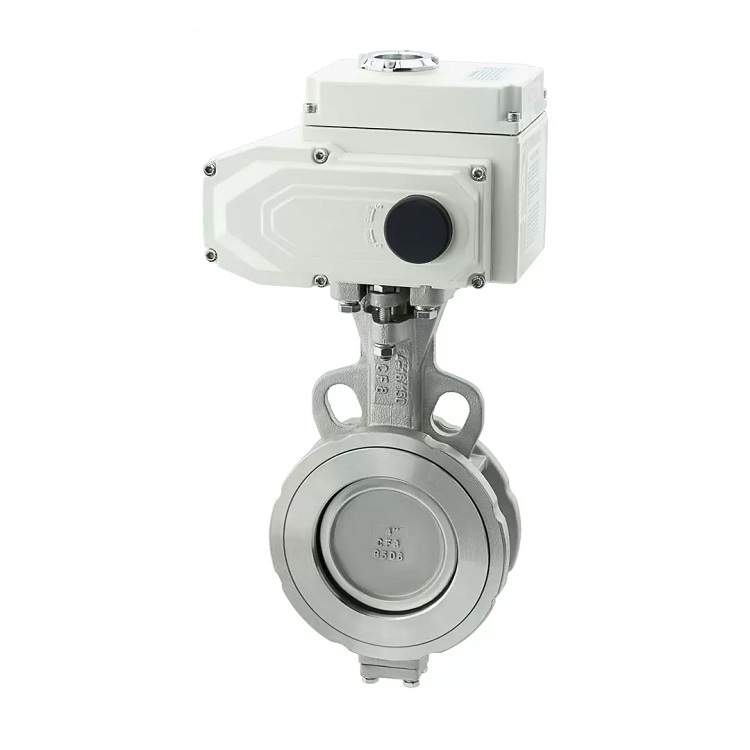

產品名稱：電動蝶閥D972F-16P\DN150\R-PTFE\蝶板304[ 2024-07-12 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動蝶閥\D972F-16P\DN150\R-PTFE\蝶板304介紹
上海湖泉閥門電動蝶閥用于無需精確節流控制的一般應用。由于成本相對于其它控制閥更低，高性能蝶閥常用于需要大尺寸和高溫度的應用。需要仔細選型并應用此類閥門，避免產生與過程負載變更相關的控制問題。適合恒定過程負載應用。設計采用特殊化波形，控制范圍可擴展到分段式球閥的范圍。提供對夾式、吊耳式和雙法蘭式端部連接樣式。采用雙偏心結構，即閥桿、蝶板的兩個偏心，實現閥門打開瞬間密封即脫離，減少摩擦損失，提高使用壽命。雙偏心蝶板配合圓弧面閥座，密封面的機械摩擦系數僅為0.07，磨損極小，啟閉輕松自如，有效延長使用壽命，達到20萬次啟閉無故障，200萬次無金屬損傷。高性能蝶閥采用“溝槽”形圓弧面密封圈，密封圈材料可依照介質溫度和壓力，選加玻璃纖維或碳纖維（PTFE、RTFE、FPT）等，以取得更高的工作性能。
二、電動蝶閥\D972F-16P\DN150\R-PTFE\蝶板304產品特點
1、 V型接疊設計的軸向填料，受填料壓蓋沿軸向壓力作用，實現自激密封，有效防止外漏。適合高頻率開、閉動作的工況。
2、 閥軸采用側銷與閥板連接，有效提高了閥軸的強度（閥桿的抗剪切能力）。
3、 閥軸兩端均有特設的車輪轂式的開口定位環，有效的防止了閥板開啟或關閉時造成的閥軸上下動作，從而直接造成頂撞執行器使之發生漏氣現象。
4、 蝶板四周邊緣經鍍鉻處理之后，又經數控機床加工并打磨電拋光等多道加工工序，密封面光潔度達到11級（鏡面級）。
5、 閥腔內帶過力矩限位設置，防止執行器力矩過大或其他突發情況，導致閥板關過,造成密封圈的損壞而出現內漏現象。
- DNLHH1ABФD0.6MPa1.0MPa1.6MPa5043774431251258899996546854631251251081181188046954831251251241321321005210549812512514415615612556129682325245174184184150561327363252451992112112006016580032524525426626625068197895363313309319319300782349563633133633703703507828310293633134134294294001023251103363313463480480450114369118646546951853054850012740412805464315685826096001544701321546556667682720700165503143154655677279479480019057115425465568789019019002036211800617706978100110011000216702236363270610781112111212002548182583632706129513281328
